CGS-Sensor Standard

(0,5 - 5 l/min und Bypass)

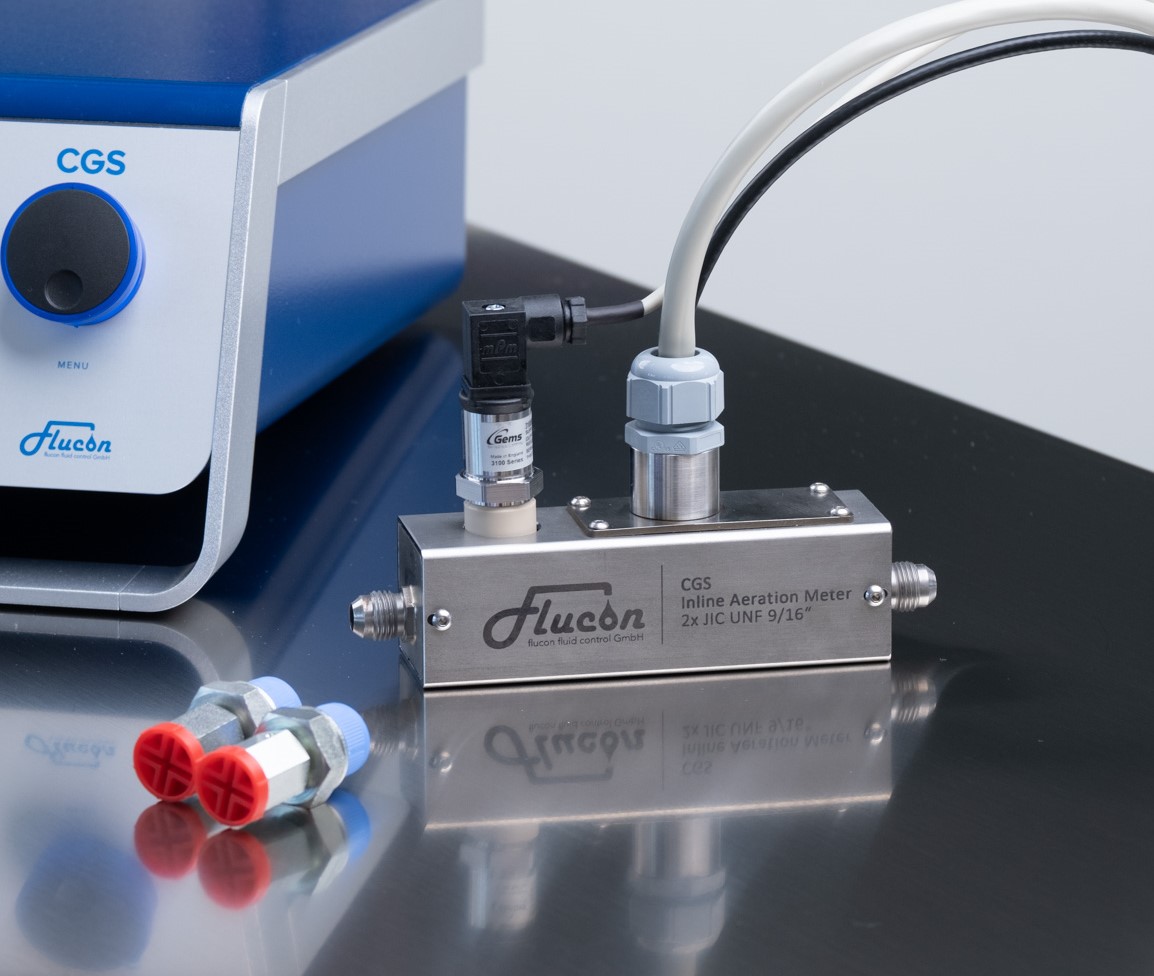

Standard sensor of the flucon CGS



Einsatzgebiet des Standard-Sensors

Der CGS-Sensor in Standardausführung eignet sich bei Volumenströmen bis max. 5l/min für eine Installation im Hauptstrom. Bei höheren Durchflussraten >5l/min empfehlen wir die Installation in einem Bypass. Hierfür bieten wir optional ein Installationskit inkl. Durchflussbegrenzer an.

Die Bypass-Installation eines Standard-Sensors hat sich bereits vielfach bewährt, der Großteil unserer Kunden setzt zur kontinuierlichen Bestimmung der Gaskonzentration mittlerweile auf den kompakten Sensor und diese Einbauvariante.

Ihre Anwendung hat eine Durchflussrate über 5 l/min und Sie bevorzugen eine Messung im Hauptstrom?

>> Hier geht's zum großen Sensor





Optimale Integrierbarkeit

Der CGS-Sensor in Standardausführung verfügt an seinen beiden Enden über Ölanschlüsse mit JIC/UNF 9/16"-Außengewinde.

Zusätzlich bieten wir Ihnen Adapter auf alle gängigen und geeigneten Gewindegrößen, z.B. AG 3/8".

Somit ist die Einbindung in Ihren Fluidkreis problemlos umsetzbar.

Für die Standard-Messstrecke ergibt sich folgende Druckabfallkurve:



Pressure drop for CGS Standard sensor



Technische Daten

Messmedienelektrisch nichtleitende Fluide
Durchflussrate0,5 - 5 l/min
TemperaturmessungPT 100, +/- 0,1°C Abweichung
Temperaturbereich-30°C bis 150°C
DruckmessungDruckaufnehmer 0-10 bar
zulässiger Betriebsdruckmax. 10 bar
Abmessungen (BxHxL)40 x 110 x 165 mm (inkl. Druckaufnehmer u. Sensorkabelanschluss) - Sensoren in Sondermaßen bei Anfrage erhältlich
Werkstoff SensorEdelstahl (1.4571)
Anschluss SensorJIC/UNF 9/16″-18Gg (Dash-6) – Außengewinde an beiden Enden der Messstrecke - Aufschraub-Adapter (z.B. auf AG 3/8") als Zubehör erhältlich
Länge Sensorkabel5 m - Sonderlängen lieferbar





Fragen zum passenden Sensortyp?

Sie interessieren sich für unser CGS aber sind nicht sicher, welcher Sensor am besten zu Ihrer Anwendung passt? Kontaktieren Sie uns und lassen Sie sich unverbindlich beraten.
